Item No: 266214

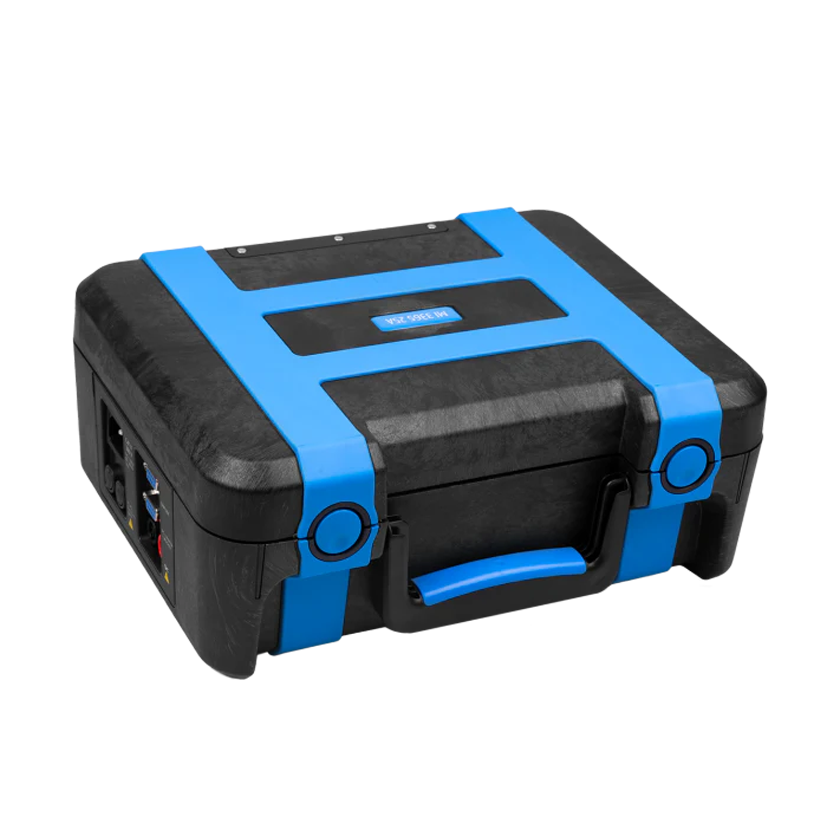

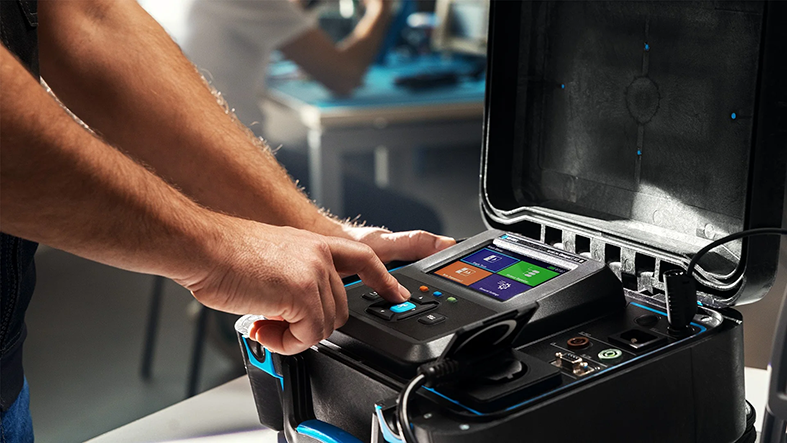

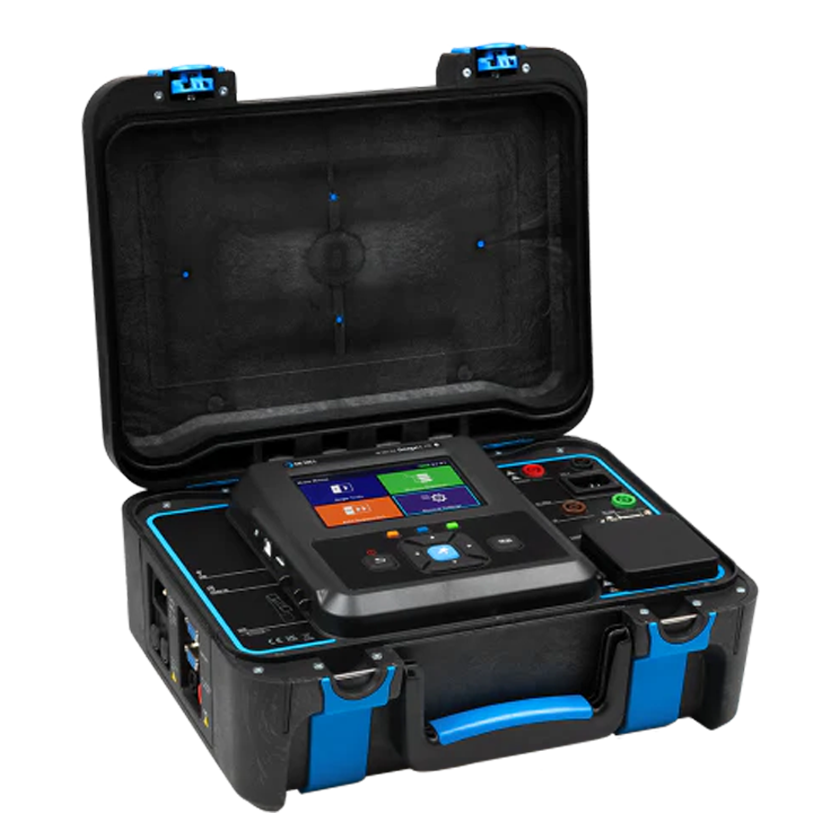

Device tester Metrel MI 3365 Medical

incl. activation code P1101 for MESM (Pro version)

Please log in to be able to use the shopping cart and then complete orders.

Technical data

Description

Die neue, aufgerüstete Reihe von OmegaEE XD bietet 2 Modelle des Geräts, die für die professionelle Verwendung in den anspruchsvollsten Anwendungen gedacht sind. Sie alle unterstützen die Benutzerkonten, was bedeutet, dass ein Gerät von mehreren Elektrofachkräften benutzt werden kann. Die Modellversionen decken die folgenden Prüfbereiche ab:

tragbare Geräte
Schweissausrüstung
medizinische Geräte
professionelles Prüfen von PRCD-Geräten und Prüfen von EV-Ladekabeln Modus 2 und Modus 3

Alle Geräte verfügen über eine fortschrittliche, eingebaute Benutzeroberfläche, die die Durchführung vordefinierter und benutzererstellter AUTOSEQUENCE®s ermöglicht. Die grosse Speicherkapazität (8 GB micro SD-Karte) ermöglicht dem Nutzer das Speichern und Archivieren von Daten über einen langen Zeitraum. Alle Geräte wurden speziell für Langzeitprüfungen entworfen, da ihre Speicherstruktur ein einfaches Suchen in den Archiven der Geräte, sowie eine schnelle Wiederholung der Durchführung (regelmässiger) Tests ermöglicht. Es wurde grosser Wert auf die Unterstützung peripherer Geräte, wie Drucker, Barcode- oder QR-Scanner und RFID-Lesegeräte (als Bluetooth- und Kabelversionen) gelegt. Zusätzlich werden alle Geräteversionen von der PC-Software Metrel ES Manager unterstützt.

Measurement functions

EN 50678 / EN 50699

Sichtprüfungen
Durchgang // Schutzleiterwiderstand 200mA
Durchgang // Schutzleiterwiderstand 10A, 25A*
Isolationswiderstand (Riso, Riso-S)
Schutzleiterstrom (Direkt, Rest, Alternativ)
Berührungsableitstrom (Direkt, Alternativ)
Ableitstrom der durch einen potentialfreien Eingang hergestellt wird, Schutzleiterstrom (Direkt, Rest)
Ableitstrom der durch einen potentialfreien Eingang hergestellt wird, Berührungsstrom (Direkt)
Ableitströme & Leistung (Itou, Idiff, P, S, Q, PF, THDU, THDI, CosØ, I, U)
Leistung (P, S, Q, PF, THDu, THDi, CosØ, I, U)
PRCD-Test (2-polig, 3-polig, K/Di (Varistor), S (3-polig))
PRCD-Test (Schutzleiter, offener Leiter, PE-Sonde)
RCD-Test (Typ A, AC, B, B+, F)
IC-CPD-Test (EV-RCD, Schutzleiter)
Spannung, SELV/PELV
Flash-Test** (1'500V, 3'000V)
Polaritätsprüfung/aktive Polaritätsprüfung
EVSE-Diagnostikprüfung
Sicherungsprüfung
Zangenstrom***
Funktionale Inspektionen

* nur Modelle 25A, M, F

** nur Modell MI 3365 F

*** nur mit optionalem A 1283

IEC/EN 62353 erweitert für Prüfungen in Übereinstimmung mit IEC 60601

Isolationswiderstand
Berührungsstrom
Patientenableitstrom
Geräteableitstrom (Direkt, Differenz, Alternativ)
Ableitstrom der Anwendungsteile (Direkt, Alternativ)

IEC/EN 60974-4 (optional Art.-Nr. 266216)

Isolationswiderstand
Ableitstrom des Schweisskreises
Ableitstrom des Schutzleiters
keine Lastspannung

Product properties

Vordefinierte AUTOSEQUENCE®s, in Übereinstimmung mit:

EN 50678, EN 50699, EV-Kabel, P-RCDs, potentialfreie Eingänge,
EN 62368-1, EN 60974-4, EN 62353

Lesen Sie den Code und prüfen Sie: QR- und Barcode-System der Beschriftung in Kombination mit AUTOSEQUENCE®s, ermöglicht dem Benutzer eine schnelle und einfache Prüfung elektrischer Geräte.
Prüfgruppen: Die Geräte haben eingebaute Filter in Übereinstimmung mit ihrem Anwendungsgebiet, welche dem Benutzer eine einfache Wahl der benötigten Testsequenzen ermöglicht.
Unterstützung für die IC-CPD-Prüfung: Unterstützung für die Prüfung von EV-Kabeln Modus 2 und Modus 3 in Kombination mit den unterstützten Adaptern.
Unterstützung für die PRCD-Prüfung: Unterstützung für alle Typen von PRCDs, einschliesslich 2-poligen, 3-poligen, K/Di (Varistor), S (3-polig) und Prüfungen mit der Schutzleitersonde.
Sicherungsprüfung: Das Gerät hat ein spezielles, integriertes Prüfmodul für Schnelltests aller Arten von Sicherungen.
Prüfen von medizinischen Geräten: Das Gerät ermöglicht das Prüfen von medizinischen Geräten in Übereinstimmung mit IEC/EN 62353 erweitert auf Tests in Übereinstimmung mit IEC 60601.
Die Simulation von Einzelfehlerbedingungen ermöglicht die Prüfung von Audio/Video-, Informations- und Kommunikationstechnikgeräten IEC/EN 62368.
Prüfen von Schweissgeräten (nur in Kombination mit Art.-Nr. 266216): Alle Modelle von OmegaEE XD unterstützen das Testen von Schweissgeräten in Übereinstimmung mit IEC/EN 60974-4.
Fest verdrahtete Geräte: Die Geräte verfügen über integrierte, zusätzliche Prüfklemmen, die dem Nutzer einfache Prüfungen von fest verdrahteten Geräten ermöglicht.
Grosser Speicher: Unterstützung für micro SD-Karten
8 GB-Karte bereits im Gerät integriert, diese kann aber auch auf 32 GB erweitert werden.
PC-SW Metrel ES Manager: Ermöglicht die Erstellung von Teststrukturen, benutzerdefinierten AUTOSEQUENCE®s, professionellen Prüfberichten und Datenübertragung zur Archivierung.

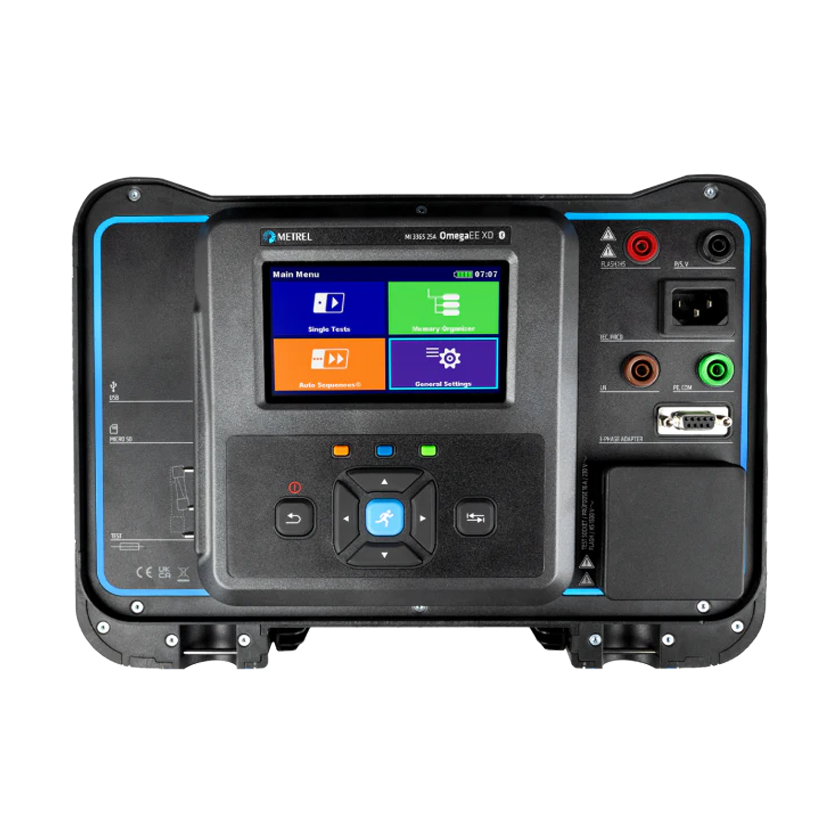

Touchscreen: Bildschirm mit hoher Farbauflösung, 4.3“ TFT.
Zweifache Handhabung: Tastatur und Touchscreen ermöglichen dem Nutzer, das Gerät auf jede gewünschte Weise zu steuern.
aMESM Android-SW: Ermöglicht das QR-Code-Scanning und das Hochladen von vorgefertigten, benutzerdefinierten AUTOSEQUENCE®s.
aMESM Android-App anstatt Software: Ermöglicht das QR-Code-Scanning und das Hochladen von vorgefertigten, benutzerdefinierten AUTOSEQUENCE®s.

Standards

EN 50699 Wiederkehrende Prüfungen von elektrischen Geräten
EN 50678 Verifizierung von elektrischen Geräten nach Reparaturarbeiten
IEC 62368-1 Prüfung von Audio/Video-, Informations- und Kommunikationstechnikgeräten
IEC 62353 Wiederkehrende Prüfung und Prüfung nach der Reparatur des medizinischen elektrischen Geräts
IEC 60601 Medizinisches elektrisches Gerät*
IEC 60947-4 Bogenschweissgeräte - Regelmässige Inspektion und Prüfung**
IEC 62752 In-Cable Control und Schutzvorrichtung für Modus 2-Ladung der elektrischen Strassen-fahrzeuge (IC - CPD)

* zum Teil abgedeckt

** in Kombination mit Art.-Nr. 266216
