N° d'article 236713

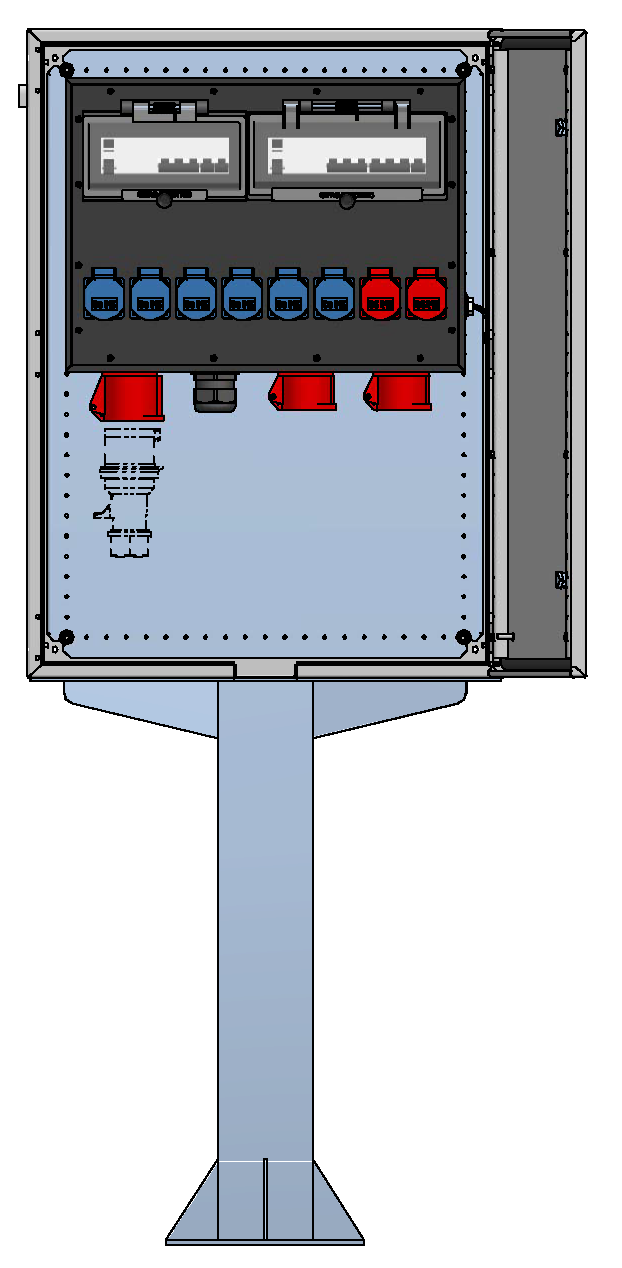

Boîtier de distribution apparent en tôle d'acier,

monté sur support zingué, 600x800x300mm 80A, support 700mm, 7800.4652512521.M

Boîtier de distribution apparent en tôle d'acier,

Veuillez vous connecter pour pouvoir utiliser le panier d'achat et passer vos commandes.

Ouvrir une session

Caractéristiques techniques

Entrée: 1xM40
Sortie: 6xT23, 2xT25, 2xCEE 16/5, 1xCEE 32/5
Protection primaire max.: 80 A
Sortie fiche: T23

T25

CEE 16/5

CEE 32/5
Largeur: 600 mm
Hauteur: 800 mm
Profondeur: 300 mm
Matériel boîtier: tôle en acier
Hauteur support: 700 mm
Matériau support: zingué
Type de protection: IP54

Téléchargements

Dessin technique ( .pdf ) Zeichnung (Baugruppe) ( .pdf ) Schema (Baugruppe) ( .pdf )
